3D-модель и лазерная резка: как подготовить чертеж (DXF, DWG)

Лазерная резка металла и других материалов стала неотъемлемой частью современного производства. Она позволяет создавать точные детали из 3D-моделей, но успех зависит от правильной подготовки чертежа. В этой статье разберем, как преобразовать 3D-модель в подходящий формат для лазерной резки, сосредоточившись на DXF и DWG. Эти знания помогут избежать ошибок и получить идеальные результаты.

Подготовка 3D-модели для лазерной резки

Перед лазерной резкой 3D-модель нужно упростить до 2D-чертежа. Лазер работает в плоскости, поэтому все элементы размещают в координатах XY, игнорируя Z-ось. Начните с выбора вида: вид сверху или сбоку, в зависимости от детали. Это обеспечивает точное проплавление материала без искажений.

Убедитесь, что модель не содержит объемных элементов. Если в 3D есть выпуклости или углубления, их проецируют на плоскость. Например, для резки корпуса устройства спроецируйте контуры на лист, чтобы лазер вырезал силуэт. Такой подход минимизирует отходы и ускоряет процесс.

Форматы файлов для лазерной резки: DXF и DWG

DXF (Drawing Exchange Format) – универсальный формат для обмена данными между CAD-программами. Он идеален для лазерной резки, так как поддерживает векторные линии и кривые без потери качества. DWG – собственный формат AutoCAD, более сложный, но подходящий для детализированных чертежей.

Выбирайте DXF для простоты: он легко импортируется в станки ЧПУ. В файле все линии должны быть замкнутыми контурами, без пересечений. DWG полезен, если чертеж содержит слои и аннотации, но перед резкой конвертируйте его в DXF для совместимости.

Шаги по созданию чертежа из 3D-модели

Первый шаг – импорт 3D-модели в CAD-программу. Выберите эскиз или проекцию, сохраните в 2D. Установите масштаб 1:1 и единицы в миллиметрах, чтобы размеры соответствовали реальности.

Очистите чертеж: удалите дубликаты линий, точки и тексты. Проверьте контуры на замкнутость – открытые линии приведут к ошибкам резки. Добавьте отверстия и вырезы, учитывая ширину лазерного луча (обычно 0,1-0,3 мм).

Экспортируйте в DXF или DWG. В настройках укажите версию формата, совместимую со станком. Протестируйте файл в симуляторе резки, чтобы выявить проблемы заранее.

Общие ошибки при подготовке чертежа для лазерной резки

Частая ошибка – наличие 3D-элементов в файле. Они вызывают сбои в работе станка, так как лазер не понимает объем. Избегайте этого, полностью сплющивая модель.

Другая проблема – неочищенные кромки: пересекающиеся линии или зазоры. Используйте инструменты объединения и обрезки для идеальных контуров.

Не забывайте о допусках: материал расширяется при нагреве, поэтому добавьте компенсацию на 0,05-0,1 мм. Игнорирование этого приводит к неточным деталям.

Программы для подготовки чертежей DXF и DWG

Компас-3D – отличный инструмент для создания чертежей из 3D-моделей. В нем легко сдернуть эскиз, вставить в фрагмент и сохранить в DXF. Программа поддерживает параметризацию, упрощая изменения.

AutoCAD – классика для профессионалов. Импортируйте 3D, проецируйте на плоскость, редактируйте слои. Экспорт в DWG или DXF с контролем версий.

SolidWorks позволяет напрямую экспортировать развертки и плоские паттерны. Функция "Плоский вид" идеальна для листового металла, с автоматическим учетом припусков на гибку.

Оптимизация раскроя в чертеже для лазерной резки

Раскрой – важный этап экономии материала. В чертеже размещайте детали компактно, используя nesting-программы. Учитывайте минимальное расстояние между контурами – обычно 2-5 мм, в зависимости от толщины листа.

Добавьте перемычки для мелких деталей, чтобы они не выпадали после резки. Общие линии резки между соседними элементами снижают время и расход газа.

Автоматический nesting в специализированном ПО анализирует форму и поворачивает детали для максимальной плотности. Это особенно полезно при больших партиях.

Особенности подготовки чертежей для разных материалов

Для стали и нержавейки учитывайте керф – ширину реза лазера. Компенсируйте контуры внутрь для внешних, наружу для отверстий.

Алюминий требует большего припуска из-за теплопроводности. В чертеже добавьте вентиляционные надрезы, чтобы избежать деформаций.

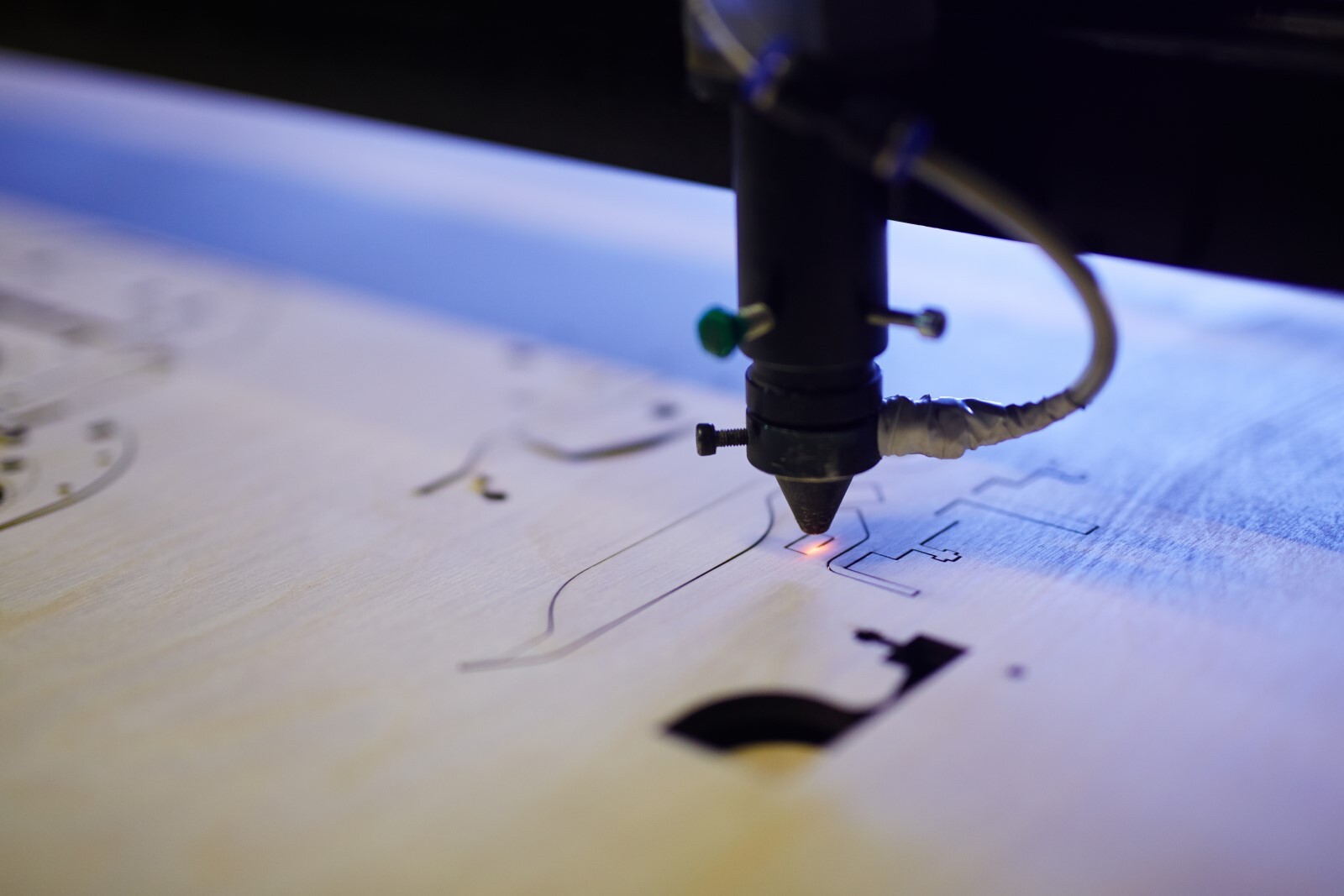

Для акрила и дерева линии должны быть тонкими, без заполнения. Гравировка обозначается штриховкой или отдельным слоем. DXF с цветными слоями помогает станку различать резку и гравировку.

Использование слоев в DXF для сложных задач

Слои в чертеже позволяют разделять операции: один слой для резки, другой для гравировки, третий для маркировки. Назначайте разные цвета линиям – станок распознает их как отдельные траектории.

Это упрощает производство многофункциональных деталей, например, панелей с отверстиями и надписями. В AutoCAD или Компасе создавайте слои заранее, чтобы избежать путаницы.

Правильное использование слоев повышает скорость резки и качество финального изделия.

Подготовка чертежей для гибки после лазерной резки

Если деталь предназначена для гибки, добавьте в 3D-модель линии сгиба и экспортируйте их в отдельный слой. Это помогает оператору точно позиционировать заготовку на гибочном прессе.

Учитывайте радиус гиба и припуски на материал. В чертеже отметьте зоны, где лазер должен делать надрезы для облегчения сгиба.

Такая интеграция 3D-моделирования с резкой и гибкой ускоряет изготовление корпусов и кронштейнов.

Контроль качества чертежа перед лазерной резкой

После подготовки проверьте файл визуально: все линии continuous, без штриховки. Измерьте размеры – они должны совпадать с моделью.

Используйте валидаторы DXF: программы, выявляющие ошибки вроде незамкнутых полилиний. Симулируйте резку в софте станка, чтобы увидеть траекторию лазера.

Убедитесь в отсутствии вставок или блоков – они усложняют обработку. Чистый чертеж гарантирует гладкую резку без простоев.

Преимущества правильной подготовки чертежа

Грамотный чертеж снижает отходы материала, так как оптимизирует раскрой. Детали выходят точными, без доработок напильником.

В производстве это ускоряет цикл: от модели к готовой детали за часы. Для сложных конструкций, как элементы мебели или декора, точность обеспечивает идеальную сборку.

Экологический плюс: меньше брака – меньше отходов. Правильный DXF или DWG делает лазерную резку эффективной технологией.
