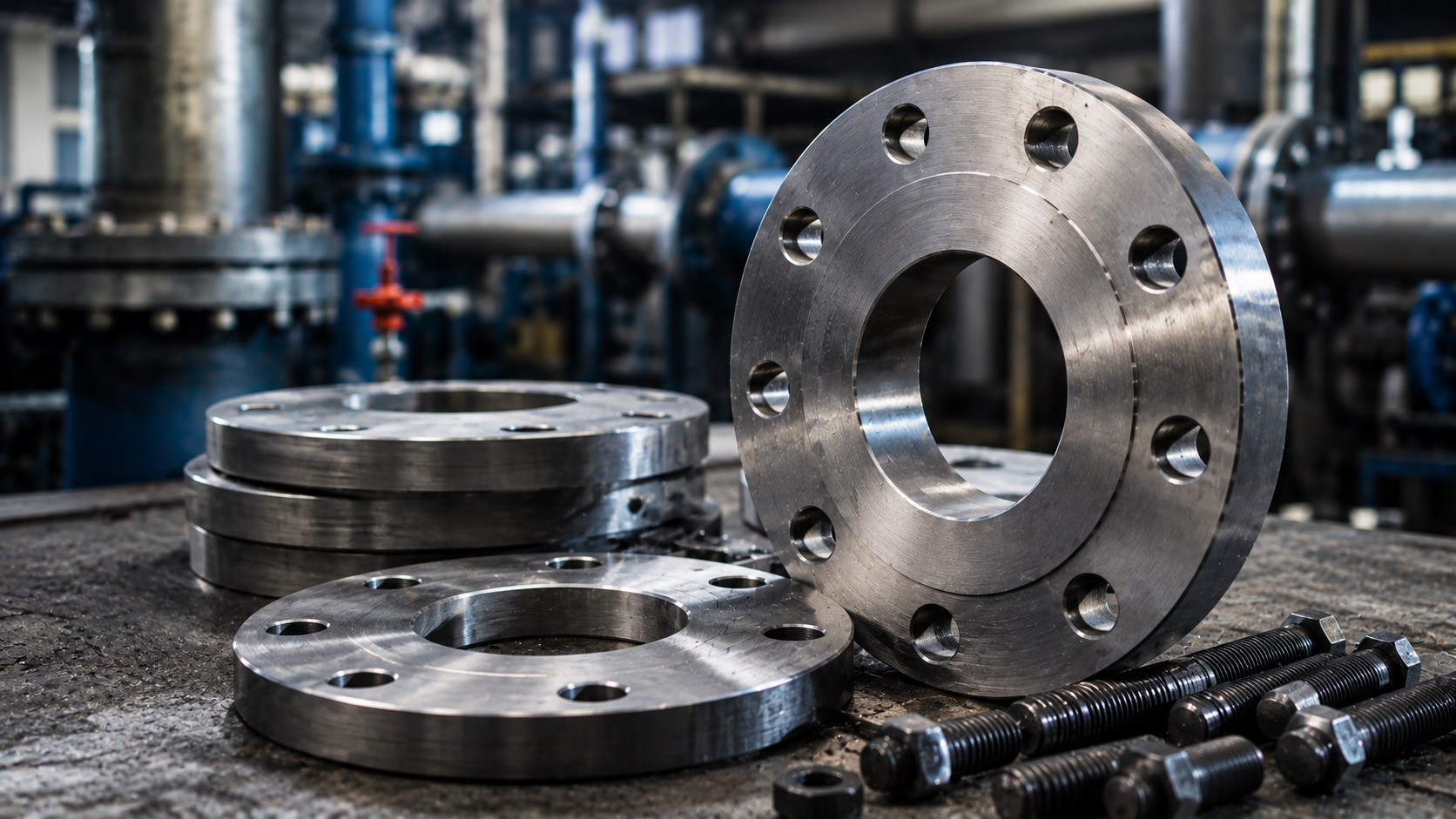

Что означают DN и Ду на фланце
Один из основных параметров — номинальный диаметр DN. В технической документации также встречается обозначение Ду. Этот показатель используется для согласования элементов трубопроводной системы.
Важно понимать, что DN не равен фактическому наружному диаметру трубы. Например, DN 100 не означает наружный размер трубы ровно 100 мм.
Поэтому подбирать изделие только после измерения трубы рулеткой неправильно. Необходимо знать тип трубы, наружный диаметр и толщину стенки, а затем проверять совместимость с конкретным фланцем.
Как подобрать фланец по диаметру трубы
Центральное отверстие должно соответствовать присоединяемой трубе и обеспечивать возможность правильной сварки. Для распространенных трубных размеров существуют стандартные сочетания DN и размеров фланцев.
Особенно внимательно следует работать со старыми трубопроводами, нестандартными трубами и импортным оборудованием. В таких случаях проверяют фактический наружный диаметр, толщину стенки и размеры ответного соединения.
Это позволяет избежать ситуации, когда обозначение DN формально совпадает, но выполнить правильный монтаж невозможно.
Что означает давление PN и Ру
Второй важнейший параметр — номинальное давление PN. В старой документации и профессиональной речи также используется обозначение Ру.
PN характеризует класс соединения по номинальному давлению. При этом нельзя выбирать изделие только путем сравнения PN с показанием рабочего манометра. Возможность эксплуатации зависит также от температуры, материала и рабочей среды.
При изменении PN могут отличаться толщина фланца, количество и диаметр отверстий, размеры крепежа и другие параметры. Поэтому фланцы одинакового DN, рассчитанные на разное PN, не всегда взаимозаменяемы.
Как выбрать фланец по рабочему давлению
Для подбора необходимо знать рабочее и расчетное давление трубопровода. После этого выбирают подходящий PN с учетом проектных требований и остальных характеристик системы.
Использовать фланец, характеристики которого ниже предусмотренных проектом, нельзя. Но и принцип «чем больше PN, тем надежнее» неправильный. Изделие более высокого класса может иметь другие присоединительные размеры и не подойти к существующей арматуре.
Выбирать необходимо фланец, соответствующий конкретной системе, а не просто изделие с максимальным запасом.
Почему температура влияет на выбор фланца
Давление рассматривают вместе с температурой. При нагреве и охлаждении свойства материалов меняются, а уплотнительные прокладки имеют собственные температурные ограничения.
Фланец, подходящий для одной системы, не обязательно подойдет для другой даже при совпадении DN и PN. Особенно важен температурный режим для отопления, паропроводов и технологических линий.
При подборе учитывают рабочий диапазон температур и возможные изменения режима эксплуатации.
Как выбрать материал плоского фланца
Материал выбирают по условиям эксплуатации. Учитывают температуру, давление, характеристики транспортируемой среды, коррозионное воздействие и материал трубы.
Для обычных условий применяются изделия из углеродистой стали. При низких температурах, повышенных требованиях или воздействии агрессивных сред могут потребоваться другие марки.
Нержавеющие фланцы используют там, где необходима повышенная коррозионная стойкость. Однако материал должен соответствовать характеристикам всей трубопроводной системы.
Почему одинакового DN недостаточно
Распространенная ошибка — считать, что любые два фланца одинакового DN можно соединить. На практике должны совпадать основные присоединительные размеры.
Проверяют количество крепежных отверстий, их диаметр и расположение, геометрию уплотнительной поверхности и используемый крепеж.
Особенно важна такая проверка при замене старой арматуры или подключении импортного оборудования. Внешне изделия могут выглядеть практически одинаково, но иметь несовместимую геометрию.
Как выбрать уплотнительную поверхность
Герметичность соединения зависит не только от затяжки крепежа. Большое значение имеет исполнение контактной поверхности и соответствующая ему прокладка.
Стандарты предусматривают различные исполнения уплотнительных поверхностей. Конкретный вариант выбирается с учетом конструкции, давления, температуры и рабочей среды.
Фланец и прокладку необходимо рассматривать как части одного узла. Неподходящее уплотнение может привести к течи даже при правильно подобранных DN и PN.
Как подобрать прокладку для фланцев
Прокладка устанавливается между фланцами и обеспечивает герметизацию после затяжки соединения. Ее материал должен выдерживать давление, температуру и воздействие транспортируемой среды.
Не менее важны размеры. Прокладка должна соответствовать уплотнительной поверхности и не перекрывать проход трубопровода.
Ошибка иногда проявляется не сразу: после монтажа соединение остается герметичным, но впоследствии прокладка деформируется или теряет свойства.
Почему нельзя выбирать фланец только по внешнему диаметру
Два похожих изделия могут различаться толщиной, внутренним отверстием, количеством крепежных отверстий и диаметром их расположения. Поэтому внешний размер не определяет совместимость.
Если требуется заменить существующий фланец без документации, желательно проверить внутреннее отверстие, наружный диаметр, толщину, количество и размеры отверстий, а также их расположение.
Основные ошибки при подборе плоских фланцев
Частая ошибка — выбор только по диаметру трубы без проверки PN и присоединительных размеров. Проблемы возникают и при соединении изделий разных стандартов исключительно из-за совпадения DN.
Нельзя забывать о температуре, рабочей среде и материале. Подходящий по геометрии фланец может не соответствовать условиям эксплуатации.
Прокладка и крепеж также не являются второстепенными элементами. Надежность определяется всем узлом: фланцами, уплотнением, крепежом, сваркой и качеством монтажа.
Какие данные нужны для выбора плоского фланца
Перед подбором необходимо определить DN и PN, наружный диаметр и толщину стенки трубы, материал, рабочую среду, давление и диапазон температур. Для подключения к существующей арматуре дополнительно проверяют присоединительные размеры и уплотнительную поверхность.
Чем точнее исходные данные, тем меньше вероятность получить изделие, подходящее по условному диаметру, но несовместимое с реальным трубопроводом.
Как правильно выбрать плоский фланец
Правильный подбор начинается с характеристик всей системы. Определяют DN и размеры трубы, давление, температуру, рабочую среду и материал. Затем проверяют PN, присоединительную геометрию, уплотнительную поверхность, прокладку и крепеж.
Особенно важно убедиться в совместимости с уже установленной арматурой или оборудованием. Совпадение одного диаметра еще не гарантирует правильного соединения.
Комплексный подбор плоского фланца обеспечивает точную сборку, надежную герметизацию и удобное обслуживание трубопровода. Поэтому ориентироваться только на DN, наружный диаметр или визуальное сходство деталей нельзя.
